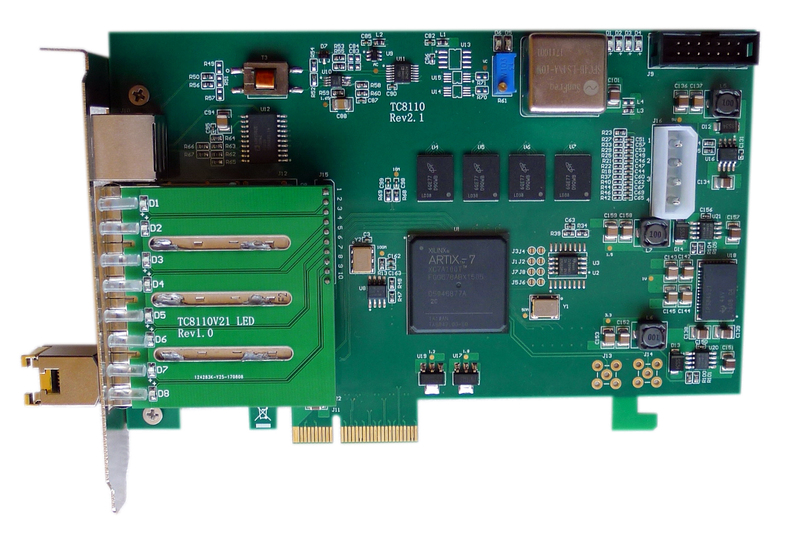

高精度数据采集卡具有高精度时间同步功能，内置高性能恒温晶振作为时钟基准，可接收精确时间码，支持IEEE1394、IRIG-B或GJB2991时间编码协议，能够同时解码RS485/422直流编码格式和交流编码格式，硬件自动选则参考时间源。内嵌硬件时间记录单元，能够记录每一包以太网数据的时间戳，精度可达100ns。内嵌硬件发送控制单元，可定时发送数据包，精度可达100ns。

　　高精度数据采集卡最高具备128个硬件加速单元，可实时分析处理多种数据流，支持MAC协议、IP协议、VLAN协议等多种协议分析处理。具备硬件反射处理单元，能够实时反射指定的数据流。

一、主要技术参数

（1）直流B码输入

       路数：1路；

       输入电平：RS422/RS485（**可兼容TTL）；

       输入阻抗：120Ω；

       协议标准：IEEE1394、IRIG-B或GJB2991自动识别；

       同步精度：100ns；

       连接方式：RJ45。

（2）交流B码输入

       路数：1路；

       输入幅度：0.5～10Vp-p；

       输入阻抗：600Ω；

       协议标准：IEEE1394、IRIG-B或GJB2991自动识别；

       同步精度：10us；

       连接方式：RJ45。

（3）以太网接口

       路数：4路；

       接口协议：SGMII；

       连接速度：支持10/100/1000M自适应；

       时间戳分辨率：8ns；

       连接方式：SFP。

（4）PCIe总线

       总线协议：PCIe Gen2 x4。

       板卡尺寸：PCIe全高半长板卡尺寸。

（5）电源

       PCIe插槽供电：+12V±0.5V DC；

       功耗：<10W。

二、结构框图

三、设备安装说明

(1) PCIe插槽

       板卡可安装在计算机多种宽度的PCIe插槽中使用，但不可在PCI插槽上使用，如图所示：

               注：安装板卡时注意板卡方向，切不可装反！必须断电后插拔板卡！

(2)固定板卡

   使用板卡包装盒内配带的固定螺丝将板卡固定在机箱内，防止板卡松动。
